一、 106X型電池遙控浮球閥原理
106X型電池遙控浮球閥是在遙控浮球閥的基礎上加上220V電磁控制閥。能起三重保險作用，正常工作情況下，電磁控制閥通電開啟。與遙控浮球閥同時工作，只有遙控浮球閥起控制水位作用。當水池中小浮球閥失靈時，水位上升約10cm浮球控制開關動作。電磁控制閥斷電，切斷控制水路，主閥慢慢關閉。若總電源一旦停電，電磁控制閥也斷電，主閥關閉，在恢復通電后，便象浮球閥一樣正常工作。本閥最保險的是，當水池中的小浮球閥失靈，而總電源又停電，電磁控制閥也斷電，主閥關閉。能準確無誤地控制水池的水位。
二、 106X型電池遙控浮球閥主要技術參數
產 名 名 稱
性 能 規 范
電 遙 浮 閥 浮 球 閥
公 稱 通 徑DN（mm）
50-700
公 稱 壓 力PN（MPa）
1.0、1.6、2.5MPa
殼 體 試 驗 壓 力
壓力在1.5MPa，保壓≥60S，不得有滲漏
密 封 試 驗 壓 力
壓力在1.1MPa，保壓≥30S不得有滲漏
工 作 壓 力（MPa）
在額定溫度范圍內工作壓力等于公稱壓力
適 用 介 質
無雜物的清水
介 質 溫 度（℃）
≤100℃
三、106X型電池遙控浮球閥安裝方法及聯接要求
一、管道工況的減壓特性及便于日后對該閥進行檢修工作，必須在該閥前安裝閘閥。
二、最佳安裝方式為臥式，其它方位也可以接受。
三、必須留出足夠的工作空間方便檢修。
四、吊裝時采用有效措施進行，也可利用該吊環進行。
五、電磁閥安裝應由專業技工進行，準確接線和調校所需工況。

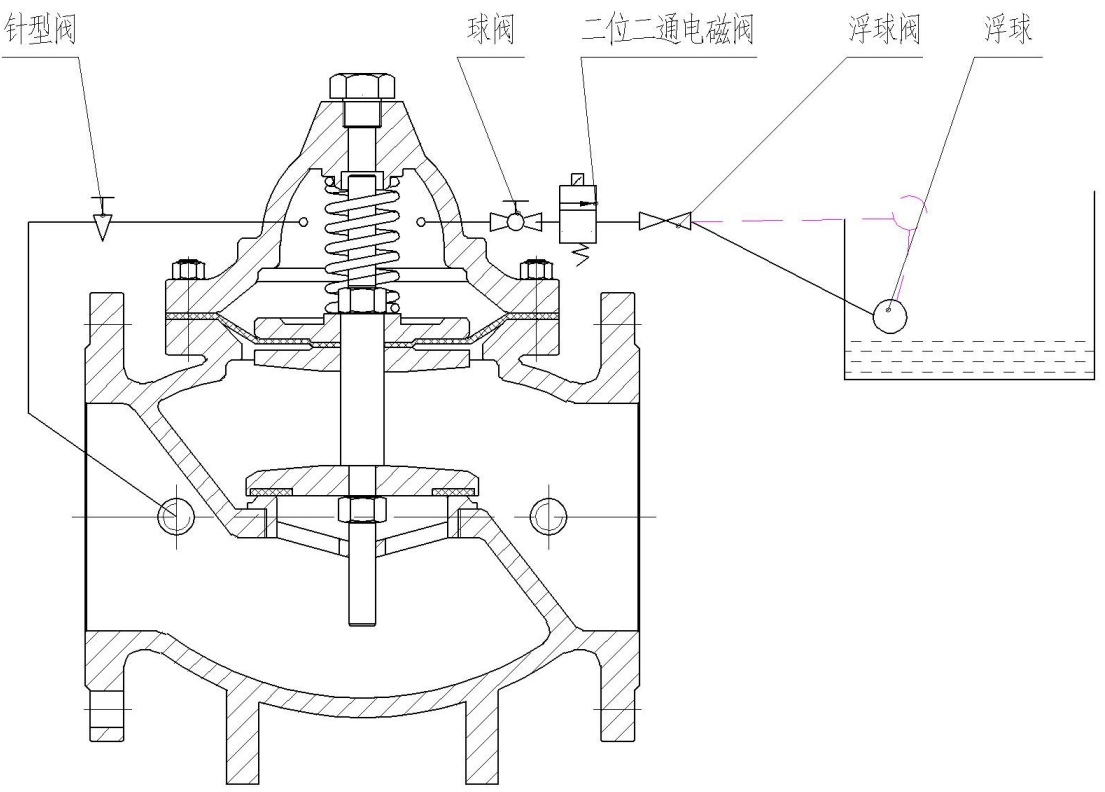

四、106X型電池遙控浮球閥安裝示意圖
五、操作任何閘閥、蝶閥、電動閘閥、電動蝶閥都可以改為本閥。在停電或斷電時，本閥都自動關閉，通電后就立即開啟。
六、106X型電池遙控浮球閥注意事項
一、確認系統的工況、壓力、口徑、介質、介質溫度、流量、正向、流向。
二、用液體作試驗時，應排除閥門腔體內的氣體。
三、搬運小心輕放，儲存在通風干凈之處。
四、安裝時不允許將該閥部件拆裝，不允許拖拉或碰撞閥體，要保持閥體內處整潔。
五、進入水池的出水管口不能插入水里。
六、由于新裝管道，管網內較多焊渣及雜物，需多次清洗干凈后，才能進行調試該閥。在介質含有雜物較多的情況下，請多清洗過濾裝置內網，以保持閥門安全運行。
七、出現如下現象，不屬于本廠責任范圍
一、閥腔內有雜物、焊渣等引起產品故障。
二、安裝時介質流向與產品流向相反引起產品故障。
三、因其它設備，設施故障引至產品不能正常運行。
四、不按介質要注使用，引起事項。
五、產品出人為破壞現象。
